Thermoelemente/Messfühler
Für eine exakte Temperaturmessung sind neben dem Mess-System auch die Thermoelemente ein wichtiges Instrument. Diese müssen sicherstellen, dass die Temperaturaufnahme akkurat und fehlerfrei funktioniert. Hierfür liefert PhoenixTM Messfühler in den verschiedensten Varianten – abgestimmt auf Ihr Produkt und Ihren Prozess. Alle Messfühler werden fertig konfektioniert mit einem Mini Stecker geliefert, und können direkt an den Datenlogger angeschlossen werden.
Alle Typ K oder N Messfühler entsprechen der ANSI MC96.1 (special limits), die eine maximale Ungenauigkeit von 1,1K oder 0,4% des Messwertes erlaubt. Auf Wunsch werden die Messfühler mit einem Chargenzertifikat oder einer individuellen Kalibration geliefert.
Messfühler für die Beschichtungsindustrie
Für Temperaturen bis 300°C sind Messfühler für verschiedene Befestigungsmethoden verfügbar. So sind Sensoren mit Magneten für eisenhaltige Werkstücke ideal, für andere Materialien sind Sensoren mit Klammern oder mit offener Mess-Stelle zum Kleben lieferbar. Alle Messfühler-Leitungen sind mit einer doppelten PTFE Isolation und einem zusätzlichen Stahlgeflecht ausgerüstet. Selbstverständlich sind alle Messfühler in verschiedenen Kabellängen lieferbar. Die Messfühler sind mit auswechselbaren Sensoren ausgestattet, und können so, wenn das Kabel verschlissen ist, wiederverwendet werden.
Vorteile:
- Genauigkeit – Spezifiziert nach ANSI MC96.1 “Special Limits” (Typ K), Genauigkeit +/- 1,1 °C oder +/- 0,4 % des Messwertes*
- Robust – Alle Messfühlerleitungen sind mit einer doppelten PTFE-Isolation und einem zusätzlichen Stahlgeflecht ausgerüstet.
- Auswahl – Verschiedene Befestigungsmethoden und Kabellängen lieferbar
- Mehrwert – Austauschbares Kabel und wiederverwendbare Sensoren
(*je nach dem, welches größer ist)
Messfühler für die Beschichtungsindustrie – Übersicht
Klammer-Messfühler (TC52/TC53)
Beschichtungsanwendungen mit nicht-magnetischen Produkten (z.B. Aluminiumprofile). Als Oberflächen- oder Luftfühler erhältlich.
Magnet-Messfühler (TC50/TC51)
Magnetische Oberflächen, wie z.B. Karosserien. Als Oberflächen- oder Luftfühler erhältlich.
Klammer Messfühler mit langem Arm (TC59)
Für Aluminium Karosserien (Tür, Haube, Dach)
Scheiben-Messfühler (TC56)
Zur permanenten Fixierung, z. B. an Testkarossen.
Messfühler mit offener Messspitze (TC54)
Aufklebbar oder versenkbar an/in verschiedenste Materialien
Schneller Messfühler mit offener Mess-Spitze (TC55)
Ideal für Produkte mit kleiner Masse. Selbstklebend
Hochtemperatur-Messfühler mit offener Spitze (TC68)
bis 500°C, ideal für Hochtemperatur-Beschichtungen

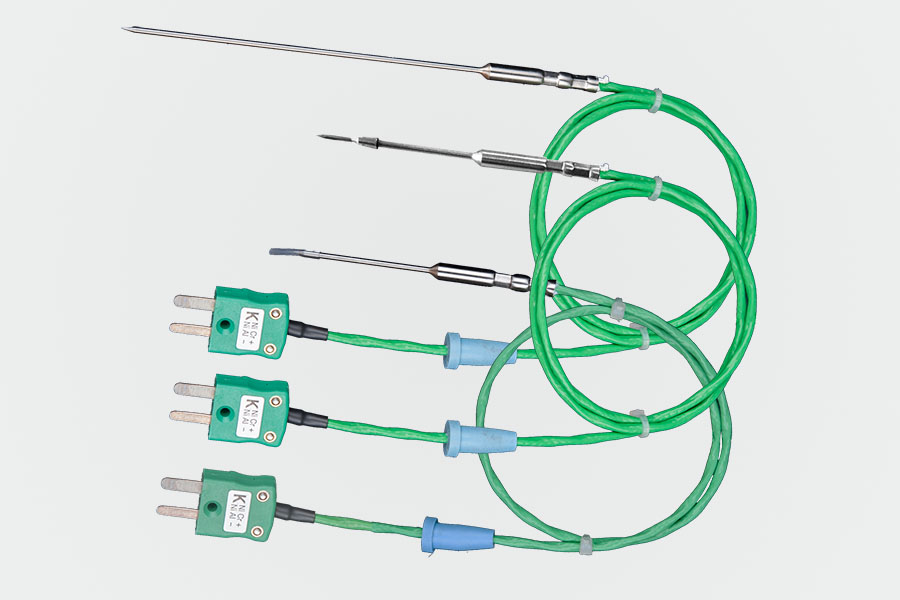

Messfühler für Nahrungsmittel-Prozesse (TC70, TC71, TC73 & TC76)
Für die HACCP-Validierung ist im Allgemeinen eine Temperaturmessung im Kern des Produkts erforderlich. Um eine solche Messung durchzuführen, ist ein Nadelthermoelement das optimale Medium. Nadelthermoelemente ermöglichen ein einfaches schnelles Einsetzen in das Produkt und bieten schnelle Temperaturreaktionseigenschaften die eine genaue Temperaturmessung ermöglichen. Die Nadel kann mit Kragenoptionen (gerade oder konisch) geliefert werden, um den Thermoelement-Messpunkt im Produkt während des Prozesslaufs aufrechtzuerhalten.
Thermoelementnadeln sind in verschiedenen Längen von 40, 60 und 100 mm erhältlich. Für jeden Prozess der passende Sensor !
- Genauigkeit
Type K – ANSI MC96.1 ‘Special Limits of Error’ 0 bis 1250 °C = +/- 1.1 °C oder +/- 0.4% * des Messwertes
Type T – IEC EN 60584-2 ‘Class 1’ -40 °C bis 125 °C = +/- 0.5 °C, 125 bis 350 °C = +/- 0.4% * des Messwertes
(* je nach dem, welcher Wert größer ist) - Robust – Alle Messfühlerleitungen sind mit einer doppelten PTFE-Isolation und einem zusätzlichen Stahlgeflecht ausgerüstet.
- Varianten – Verschiedene Nadelgrößen (mit oder ohne Kragen) und Kabellängen lieferbar
- Kalibration – Alle Messfühlertypen können mit einem Chargenzertifikat geliefert werden.
Messfühler für Wärmebehandlung

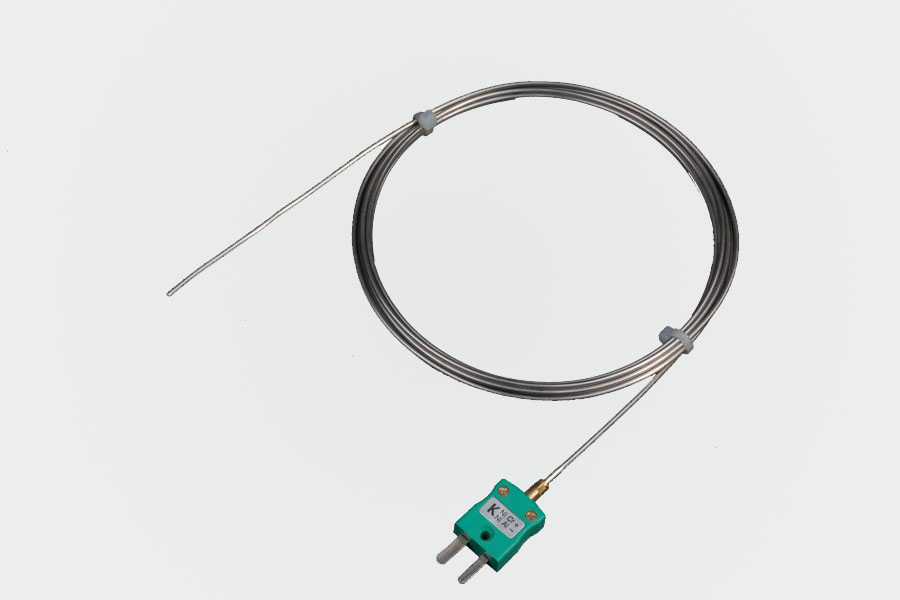

Mantelthermoelemente ( bis zu 1300°C) TC22 & TC34
Für Hochtemperaturanwendungen (bis zu 1300 ° C) liefert PhoenixTM eine Reihe mineralisolierter Thermoelemente mit Miniaturstecker. Diese Thermoelemente verfügen über eine isoliert verschweißte Mess-Stelle, um einen maximalen Schutz gegen elektrische Störungen durch Heizelemente im Ofen zu gewährleisten.
Die Durchmesser der mineralisolierten Thermoelemente reichen von 1,6 mm – für allgemeine Wärmebehandlungsanwendungen bis zu 3,0 mm für Brammen- und Knüppel-Aufheizanwendungen. Bei dickeren 3-mm-MI-Thermoelementen kann das Thermoelement mit einer PTFE-Leitung abgeschlossen werden, um eine einfache Montage in den im Hitzeschutzbehälter installierten Datenlogger zu ermöglichen.
- Genauigkeit
- Type K – ANSI MC96.1 ‘Special Limits of Error’ 0 bis 1250 °C = +/- 1.1 °C oder +/- 0.4% * des Messwertes
- Optional mit AMS2750E oder CQI-9 Kalibrationszertifikat
- Robust
- Temperatur bis 1000 ° – Hochtemperatur-Nickel-Chrom-Eisen-Legierung (HT-Legierung – Inconel®)
Beständigkeit gegen Korrosion und Hitze sowie hohe Festigkeit und gute Verarbeitbarkeit. - Temperaturen über 1000 ° C – Thermoelementmantel aus Hochtemperaturlegierung (UHT-Legierung).
- Hohe Oxidationsbeständigkeit und Festigkeit bei Temperaturen bis 1250 ° C.
- Temperatur bis 1000 ° – Hochtemperatur-Nickel-Chrom-Eisen-Legierung (HT-Legierung – Inconel®)
- Varianten
- Durchmesser, Länge, Standard- oder Ministecker, PTFE Anschlussleitung

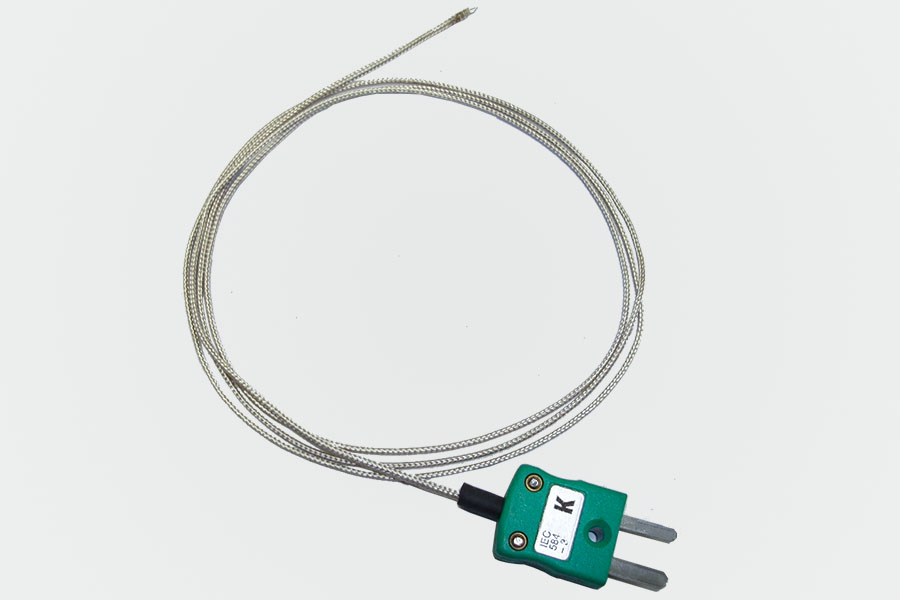

Glass Seide Isolierte Thermoelemente (bis 800°C) TC67
PhoenixTM liefert eine Reihe von Glasfaser-ummantelten Thermoelementen mit offenen Mess-Stellen
und einem Ministecker. Diese Thermoelemente sind typischerweise perfekt für Spitzentemperaturen
im Bereich von 250 bis 800°C. Die Glasfaserisolierung ermöglicht ein thermisch stabiles, robustes Thermoelement, das jedoch flexibel ist. Das Thermoelement ist leicht zu handhaben und ermöglicht eine genaue und wiederholbare Positionierung des Messpunktes am Produkt oder in der Ofenumgebung.
- Genauigkeit – Type K – ANSI MC96.1 ‘Special Limits of Error’ 0 bis 1250 °C = +/- 1.1 °C oder +/- 0.4% * des Messwertes
- Robust – Einsetzbar bis zu 800°C
- Flexibel – Ideal für den Einsatz an problematischen Oberflächen (Glas)
Glas Befestigungs-Kit AC40-030
Glas Befestigungs-Kit AC40-030
Laden Sie jetzt unsere Broschüre herunter. Für weitere Informationen kontaktieren Sie uns gerne unter: info@phoenixtm.de
